Un lab d'administration systeme et reseau complet : le deploiement de bout en bout d'un portail web intranet d'entreprise, avec resolution DNS interne, durcissement de la securite VPN et automatisation par GPO. L'enjeu central — limiter l'authentification VPN aux seuls protocoles modernes (EAP/PEAP) et supprimer les methodes historiques vulnerables.

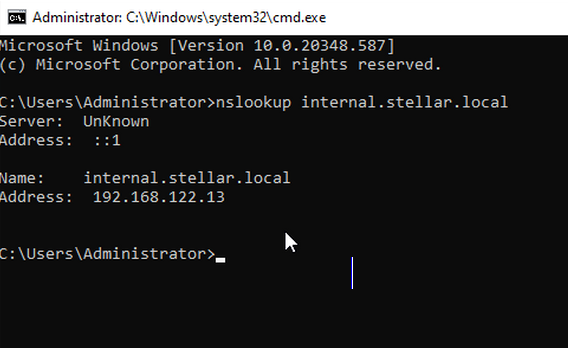

Verification DNS avec nslookup pour internal.stellar.local
Verification DNS : internal.stellar.local resolu vers 192.168.122.13.

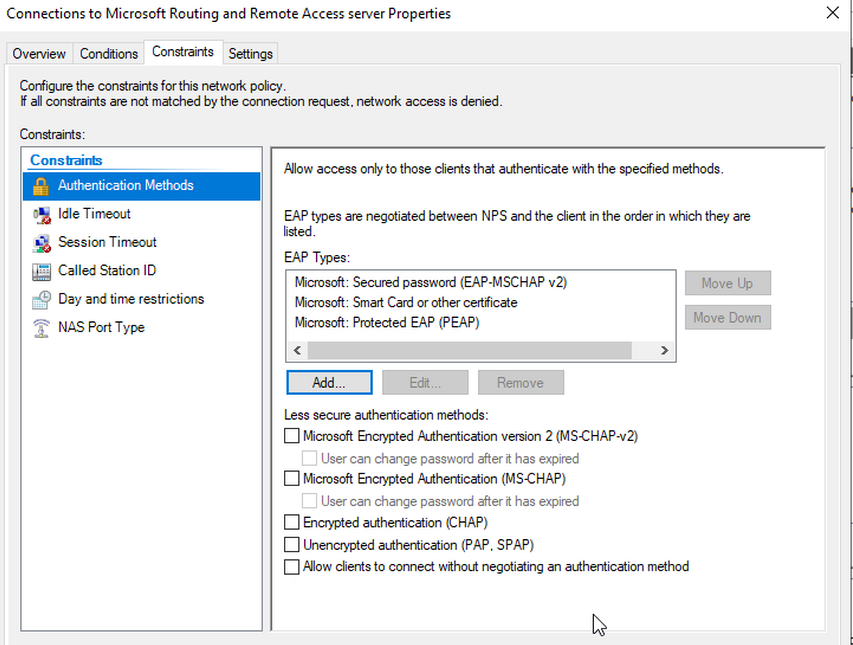

Parametres NPS limitant les methodes d'authentification au mode EAP/PEAP
Durcissement NPS : seules les methodes EAP/PEAP sont autorisees.

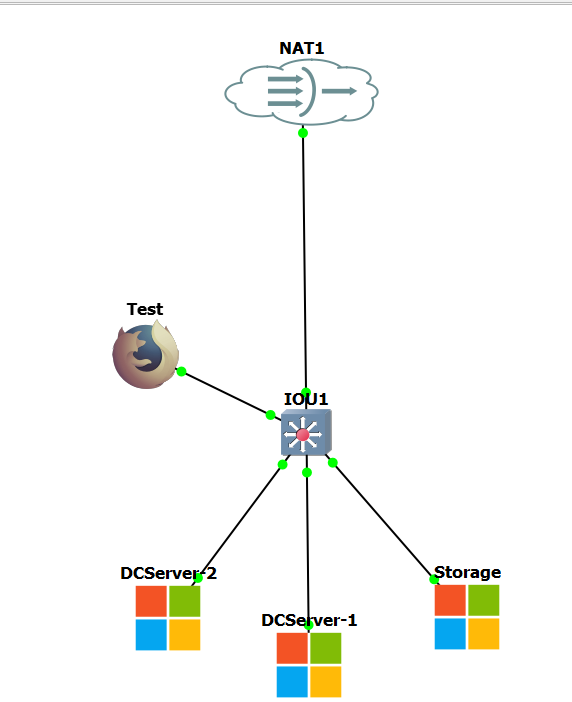

Topologie GNS3 du lab StellarTech avec DCServer-1, DCServer-2, Storage et client de test
Topologie GNS3 du lab StellarTech avec les roles repartis sur 3 serveurs.

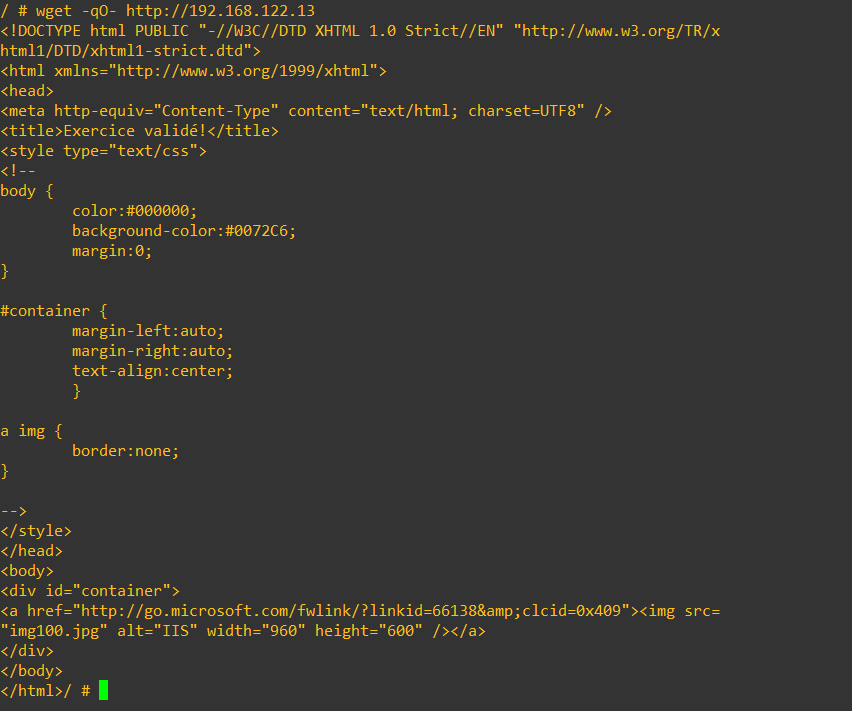

Validation HTTP du portail IIS via wget depuis le client de test
Validation finale de la connectivite web intranet et des flux internes.

L'Architecture du Lab (GNS3)

Pour respecter les contraintes du scenario (maximum 3 serveurs Windows), j'ai monte une topologie epuree mais efficace sur un switch virtuel IOU1.

  • DCServer-1 (DC1) : controleur principal du domaine stellar.local et DNS maitre.
  • DCServer-2 (DC2) : controleur secondaire en lecture seule (RODC).
  • Storage : serveur membre hebergeant IIS et l'acces distant RRAS/NPS (192.168.122.13).
  • Test : appliance Docker BusyBox pour valider les flux LAN en fin de scenario.

Portail Web et aiguillage DNS

Premiere brique : transformation du serveur membre STORAGE en serveur web interne avec IIS, puis creation de l'enregistrement DNS A internal.stellar.local dans la zone stellar.local sur DC1. Un nslookup confirme immediatement la resolution.

Securisation VPN (EAP-Only)

Le durcissement VPN vise a supprimer les methodes d'authentification heritees (PAP/CHAP/MS-CHAP) et n'autoriser que EAP/PEAP. La difficulte principale : RRAS sur une seule interface reseau requiert de passer par la configuration personnalisee (Custom Configuration → VPN Access) plutot que l'assistant standard. La politique NPS est ensuite configuree pour restreindre l'acces au groupe VPN_Users avec Grant Access, en decochant explicitement PAP/CHAP/MS-CHAP.

Validation et troubleshooting (Bug BusyBox)

Le client Docker de test a bien ete configure en IP statique avec DNS vers DC1, mais les tests nominatifs ont provoque un Segmentation fault sur l'appliance. Pour isoler le probleme, la validation a ete faite directement par IP.

ip addr add 192.168.122.50/24 dev eth0
ip link set eth0 up
echo "nameserver 192.168.122.11" > /etc/resolv.conf
wget -qO- http://192.168.122.13

Resultat : reponse immediate du HTML IIS. L'infrastructure reseau et web est validee.

Bonus : confort utilisateur via GPO

Deploiement de la GPO IntranetShortcutPolicy pour pousser automatiquement le raccourci URL Portail Interne StellarTech (http://internal.stellar.local) sur le bureau des utilisateurs cibles.

Ce qu'il faut retenir

  • RRAS reste exploitable en lab avec une seule interface grace a la configuration personnalisee.
  • Le nettoyage des methodes d'authentification NPS est indispensable pour limiter les attaques.
  • Un bug d'environnement de test ne doit pas biaiser le diagnostic reseau : tester en IP brute reste un reflexe cle.
